📊 Säulen- und Balkendiagramme lesen und verstehen

🎯 Säulen und Balken - Die Vergleichs-Champions

Säulen- und Balkendiagramme gehören zu den häufigsten Diagrammtypen, die dir im Alltag begegnen. Du findest sie in Zeitungen, in der Schule, in Büchern und sogar in Werbung. Warum? Weil sie perfekt zum Vergleichen sind!

Der Unterschied ist einfach:

• Säulendiagramm: Die Balken stehen senkrecht (wie Säulen in einem Gebäude)
• Balkendiagramm: Die Balken liegen waagerecht (wie Balken in einer Decke)

Beide zeigen dasselbe - nur in unterschiedlicher Richtung!

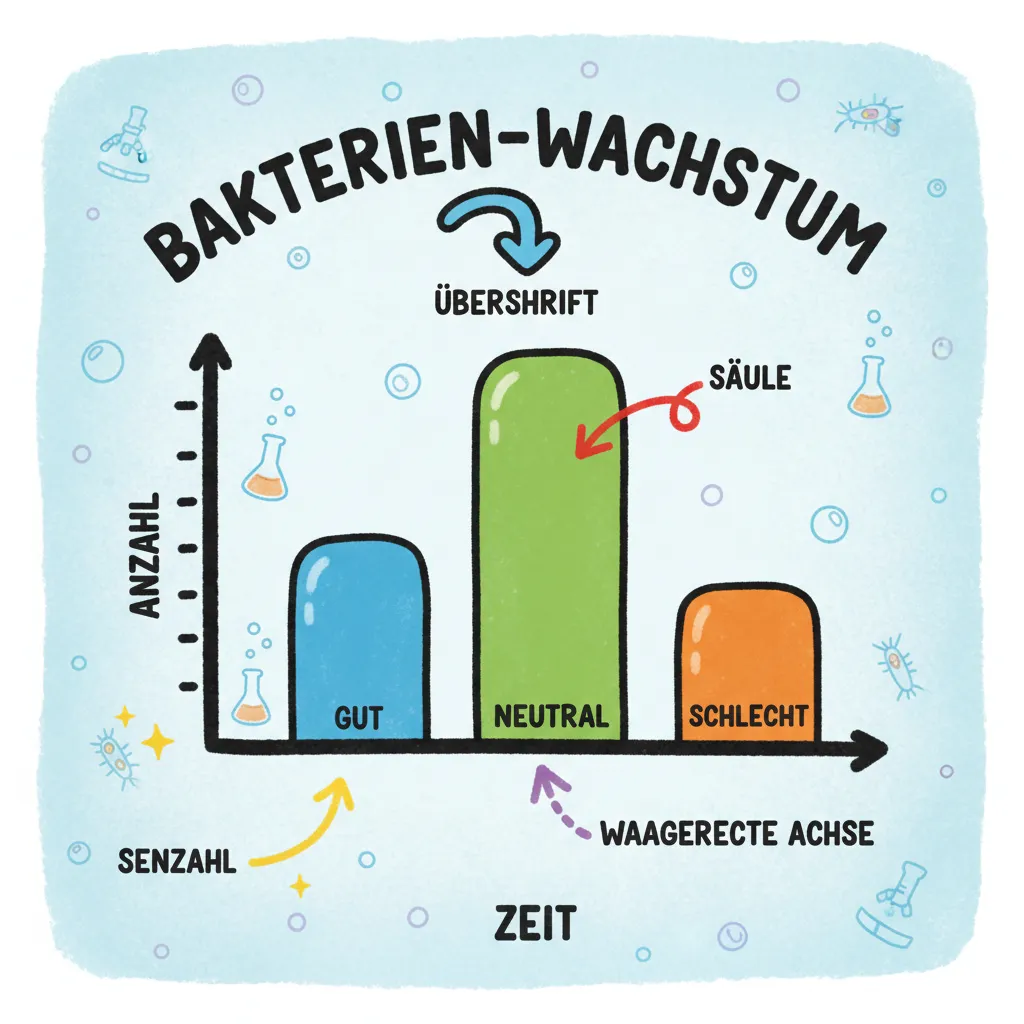

🏗️ Aufbau verstehen - Die wichtigsten Bestandteile

Jedes Säulen- oder Balkendiagramm hat bestimmte Bestandteile, die du kennen musst:

1. Die Überschrift

Sie sagt dir, worum es geht. Lies sie immer zuerst!
Beispiel: „Verkaufte Brötchen in der Cafeteria“

2. Die waagerechte Achse (X-Achse)

Bei Säulendiagrammen stehen hier die Kategorien oder Zeitpunkte.
Beispiel: Montag, Dienstag, Mittwoch, Donnerstag

Bei Balkendiagrammen stehen hier die Werte (Zahlen).
Beispiel: 0, 5, 10, 15, 20

3. Die senkrechte Achse (Y-Achse)

Bei Säulendiagrammen stehen hier die Werte (Zahlen).
Beispiel: 0, 2, 4, 6, 8, 10

Bei Balkendiagrammen stehen hier die Kategorien.
Beispiel: Äpfel, Bananen, Orangen

4. Die Säulen oder Balken

Ihre Höhe (bei Säulen) oder Länge (bei Balken) zeigt den Wert.
Je höher/länger, desto mehr!

5. Die Beschriftung oder Legende

Hier erfährst du, welche Einheit verwendet wird und was eine Einheit bedeutet.
Beispiel: 1 Kästchen = 1 Brötchen oder 1 Kästchen = 10 Euro

📖 Werte richtig ablesen - Die Schritt-für-Schritt-Anleitung

Schritt 1: Überschrift und Beschriftungen lesen

Was wird dargestellt? Lies die Überschrift und beide Achsenbeschriftungen.

Beispiel:

• Überschrift: „Autos in unserer Straße von Montag bis Donnerstag“
• Waagerechte Achse: Montag, Dienstag, Mittwoch, Donnerstag
• Senkrechte Achse: Anzahl der Autos (0 bis 12)

Schritt 2: Die Skala verstehen

Was bedeutet eine Einheit? Schau genau hin!

Fall A: Einfache Skala (1 Kästchen = 1 Einheit)

• Jedes Kästchen steht für genau 1 Auto, 1 Apfel, 1 Kind usw.
• Du zählst einfach die Kästchen

Fall B: Größere Skala (1 Kästchen = 10 Einheiten)

• Jedes Kästchen steht für 10 Autos, 10 Äpfel, 10 Kinder
• Du musst rechnen: Anzahl Kästchen × 10

Fall C: Noch größere Skala (1 Kästchen = 100 oder mehr)

• Bei sehr großen Zahlen kann 1 Kästchen auch 100, 1000 oder mehr bedeuten
• Immer die Beschriftung lesen!

Schritt 3: Den genauen Wert finden

Bei Säulendiagrammen:

1. Finde die Säule, die dich interessiert
2. Schaue, wie hoch sie ist
3. Gehe waagerecht zur Y-Achse und lies den Wert ab

Bei Balkendiagrammen:

1. Finde den Balken, der dich interessiert
2. Schaue, wie lang er ist
3. Gehe senkrecht zur X-Achse und lies den Wert ab

Tipp: Wenn die Säule oder der Balken genau zwischen zwei Linien liegt, musst du schätzen oder rechnen. Liegt sie z.B. genau in der Mitte zwischen 10 und 20, ist der Wert 15.

Schritt 4: Werte vergleichen

Welche Säule/welcher Balken ist am höchsten/längsten? Das ist der größte Wert.
Welche ist am niedrigsten/kürzesten? Das ist der kleinste Wert.
Wie groß ist der Unterschied? Subtrahiere die Werte voneinander.

🔍 Beispiele aus dem Alltag

Beispiel 1: Die Cafeteria-Verkäufe

Eine Cafeteria notiert, welches Essen am Vormittag verkauft wurde:

• 8 belegte Brötchen
• 4 Laugenbrötchen
• 10 Schokoriegel
• 6 Äpfel

Im Säulendiagramm:

• Jede Kategorie (belegte Brötchen, Laugenbrötchen, Schokoriegel, Äpfel) bekommt eine eigene Säule
• Die Höhe zeigt, wie viele verkauft wurden
• 1 Kästchen = 1 verkauftes Produkt
• Die Säule für Schokoriegel ist mit 10 Kästchen am höchsten
• Die Säule für Laugenbrötchen ist mit 4 Kästchen am niedrigsten

Was können wir erkennen?

• Am beliebtesten: Schokoriegel (10 Stück)
• Am wenigsten beliebt: Laugenbrötchen (4 Stück)
• Unterschied: 10 - 4 = 6 Stück mehr Schokoriegel als Laugenbrötchen
• Gesamt verkauft: 8 + 4 + 10 + 6 = 28 Produkte

Beispiel 2: Verkehr in der Straße

Von Montag bis Donnerstag wurde gezählt, wie viele Autos durch eine Straße fuhren:

• Montag: 8 Autos
• Dienstag: 7 Autos
• Mittwoch: 11 Autos
• Donnerstag: 5 Autos

Im Säulendiagramm:

• Auf der waagerechten Achse stehen die Wochentage
• Auf der senkrechten Achse steht die Anzahl der Autos (0 bis 12)
• 1 Kästchen = 1 Auto
• Die Mittwoch-Säule ist mit 11 Kästchen am höchsten
• Die Donnerstag-Säule ist mit 5 Kästchen am niedrigsten

Was können wir erkennen?

• Meister Verkehr: Mittwoch (11 Autos)
• Wenigster Verkehr: Donnerstag (5 Autos)
• Entwicklung: Von Dienstag (7) auf Mittwoch (11) stieg der Verkehr stark (+ 4 Autos)
• Von Mittwoch auf Donnerstag: Der Verkehr sank stark (- 6 Autos)

Beispiel 3: Große Zahlen - Andere Skala

Ein Autohaus verkauft in einem Jahr:

• Januar: 50 Autos
• Februar: 30 Autos
• März: 80 Autos
• April: 60 Autos

Bei so großen Zahlen wäre es unpraktisch, 80 Kästchen zu zeichnen!

Lösung: Eine größere Skala verwenden

• 1 Kästchen = 10 Autos
• Januar: 50 Autos → 5 Kästchen (50 ÷ 10 = 5)
• Februar: 30 Autos → 3 Kästchen (30 ÷ 10 = 3)
• März: 80 Autos → 8 Kästchen (80 ÷ 10 = 8)
• April: 60 Autos → 6 Kästchen (60 ÷ 10 = 6)

Wie liest man das ab?

1. Zähle die Kästchen der Säule (z.B. 8 Kästchen für März)
2. Multipliziere mit dem Wert eines Kästchens: 8 × 10 = 80 Autos

🎨 Wann Säulen, wann Balken?

Beide Diagrammtypen zeigen dieselben Informationen - aber manchmal ist einer praktischer:

Wähle ein Säulendiagramm, wenn...

• Du zeitliche Entwicklungen zeigen willst (Zeit verläuft von links nach rechts)
• Die Beschriftungen kurz sind (Mo, Di, Mi oder 2020, 2021, 2022)
• Du nicht zu viele Kategorien hast (bis etwa 10)
• Das Diagramm nach oben wachsen soll (passt zur Vorstellung von mehr)

Wähle ein Balkendiagramm, wenn...

• Die Beschriftungen lang sind (z.B. Schokoladenkuchen, Apfelstrudel)
• Du viele Kategorien hast (mehr als 10)
• Du eine Rangliste zeigen möchtest (vom größten zum kleinsten Wert)
• Der Platz in der Breite begrenzt ist

⚠️ Häufige Fehler vermeiden

Fehler 1: Die Skala ignorieren

Falsch: Die Säule ist 5 Kästchen hoch, also sind es 5 Äpfel.
Richtig: Erst prüfen! Wenn 1 Kästchen = 10 Äpfel, dann sind es 50 Äpfel!

Fehler 2: Nicht genau ablesen

Falsch: Die Säule liegt zwischen 40 und 50, ich sage einfach 45.
Richtig: Schau genau hin! Liegt sie genau in der Mitte? Oder näher an 40 oder 50?

Fehler 3: Die Achsen verwechseln

Falsch: Bei einem Balkendiagramm die Kategorien auf der X-Achse suchen.
Richtig: Bei Balkendiagrammen stehen die Kategorien auf der Y-Achse (links)!

Fehler 4: Nur Höhe zählen, nicht rechnen

Falsch: Die Säule ist 4 Kästchen hoch. Das sind 4.
Richtig: Wenn 1 Kästchen = 25, dann rechne: 4 × 25 = 100

💡 Übe selbst!

Teste dein Können! Klicke auf die Lösung, um deine Antwort zu überprüfen.

1. Ein Säulendiagramm zeigt den Apfelverkauf im Kiosk. Die Skala ist: 1 Kästchen = 1 Apfel. Die Mittwoch-Säule ist 12 Kästchen hoch. Wie viele Äpfel wurden am Mittwoch verkauft?


   💡 Lösung anzeigen

   12 Äpfel ✓

   Bei der Skala 1 Kästchen = 1 Apfel entspricht die Anzahl der Kästchen direkt der Anzahl der Äpfel. 12 Kästchen = 12 Äpfel.


2. Ein Säulendiagramm zeigt Schüleranzahlen in verschiedenen Klassen. Die Skala ist: 1 Kästchen = 5 Schüler. Die Säule für Klasse 4a ist 4 Kästchen hoch. Wie viele Schüler sind in Klasse 4a?


   💡 Lösung anzeigen

   20 Schüler ✓

   Rechnung: 4 Kästchen × 5 Schüler pro Kästchen = 20 Schüler

   Wichtig: Wenn 1 Kästchen mehr als 1 bedeutet, musst du multiplizieren!


3. Ein Balkendiagramm zeigt Lieblingsfarben. Der Balken für Blau ist 14 Einheiten lang, der für Rot ist 9 Einheiten lang. Wie viele Kinder mehr haben Blau als Rot gewählt?


   💡 Lösung anzeigen

   5 Kinder ✓

   Rechnung: 14 - 9 = 5 Kinder

   Um den Unterschied zu finden, subtrahierst du den kleineren Wert vom größeren Wert.


4. In einem Säulendiagramm über Autoverkäufe ist die März-Säule 7 Kästchen hoch. Die Skala zeigt: 1 Kästchen = 10 Autos. Wie viele Autos wurden im März verkauft?


   💡 Lösung anzeigen

   70 Autos ✓

   Rechnung: 7 Kästchen × 10 Autos = 70 Autos

   Bei größeren Zahlen wird oft eine größere Skala verwendet, damit das Diagramm übersichtlich bleibt.


5. Ein Säulendiagramm zeigt die verkauften Brötchen von Montag bis Freitag. Die Werte sind: Mo=8, Di=12, Mi=6, Do=15, Fr=10. An welchem Tag wurden die meisten Brötchen verkauft? An welchem die wenigsten?


   💡 Lösung anzeigen

   Meiste: Donnerstag (15 Brötchen)
   Wenigste: Mittwoch (6 Brötchen) ✓

   Die höchste Säule zeigt den größten Wert (Donnerstag mit 15).
   Die niedrigste Säule zeigt den kleinsten Wert (Mittwoch mit 6).


6. Warum würdest du für Lieblingstiere mit langen Namen wie Meerschweinchen, Wellensittich, Zwergkaninchen eher ein Balkendiagramm als ein Säulendiagramm wählen?


   💡 Lösung anzeigen

   Weil die langen Namen waagerecht besser lesbar sind ✓

   Bei einem Balkendiagramm stehen die Namen links neben den Balken und können gut gelesen werden. Bei einem Säulendiagramm müssten die langen Namen schräg unter die Säulen geschrieben werden, was schwer zu lesen wäre.


🎓 Zusammenfassung

Säulen- und Balkendiagramme sind perfekt zum Vergleichen von Mengen und zum Darstellen von Entwicklungen.

Unterschied:

• Säulendiagramm: Balken stehen senkrecht
• Balkendiagramm: Balken liegen waagerecht

Wichtigste Bestandteile:

• Überschrift (worum geht es?)
• Achsen mit Beschriftungen (was steht wo?)
• Säulen/Balken (zeigen die Werte)
• Skala/Legende (was bedeutet eine Einheit?)

Lesestrategie:

1. Überschrift und Achsen lesen
2. Skala verstehen (1 Kästchen = ?)
3. Wert ablesen (Höhe/Länge messen)
4. Bei Bedarf rechnen (Kästchen × Wert pro Kästchen)
5. Vergleichen (größte/kleinste Werte finden)

Wichtigste Regel: Achte IMMER auf die Skala - sie entscheidet, ob du einfach zählst oder rechnen musst!

Im nächsten Lernmaterial erfährst du, wie du Kreisdiagramme und Liniendiagramme liest und interpretierst!
