Eigene Diagramme erstellen - Schritt für Schritt

Eigene Diagramme erstellen - Schritt für Schritt

Von Daten zum Diagramm

Du hast Zahlen gesammelt – zum Beispiel bei einer Umfrage in deiner Klasse. Wie machst du daraus ein schönes Diagramm? In diesem Material lernst du die Schritte, um selbst Diagramme zu erstellen.

Schritt 1: Die Daten sammeln und ordnen

Bevor du ein Diagramm zeichnest, brauchst du Daten. Das sind die Zahlen oder Informationen, die du darstellen möchtest.

Beispiel: Du fragst deine Klasse nach ihren Lieblingstieren.

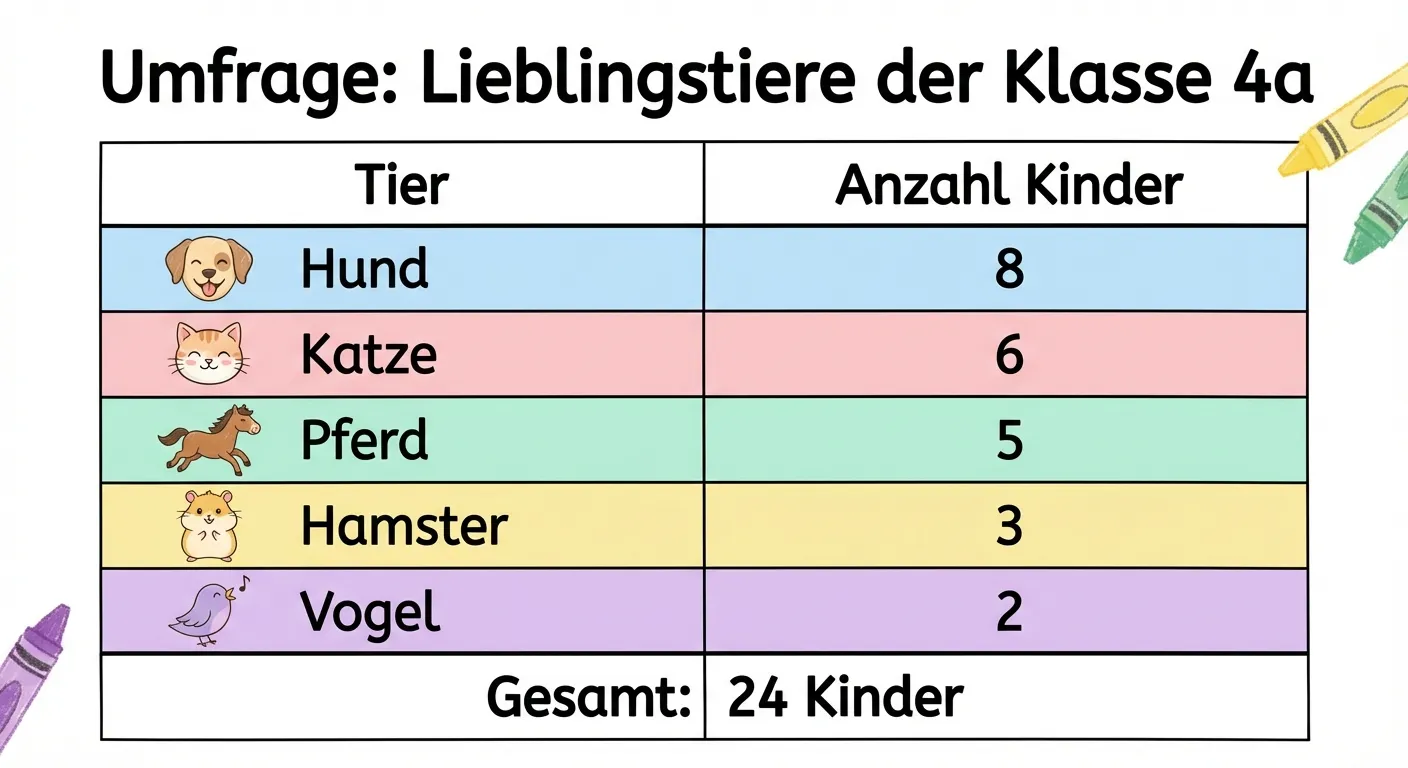

Erstelle eine übersichtliche Darstellung von gesammelten Umfragedaten. **Die Darstellung:** - Überschrift: „Umfrage: Lieblingstiere der Klasse 4a“ - Eine Tabelle mit zwei Spalten: - Spalte 1 (Kopf): „Tier“ – Einträge: Hund, Katze, Pferd, Hamster, Vogel - Spalte 2 (Kopf): „Anzahl Kinder“ – Einträge: 8, 6, 5, 3, 2 - Kleine Tier-Icons neben jedem Tiernamen - Summenzeile unten: „Gesamt: 24 Kinder“ **Gestaltung:** - Saubere, übersichtliche Tabelle - Jede Zeile in leicht unterschiedlicher Pastellfarbe - Große, klare Schrift - Übersichtlicher, kinderfreundlicher Illustrationsstil für 4. Klasse
Erstelle eine übersichtliche Darstellung von gesammelten Umfragedaten. **Die Darstellung:** - Überschrift: „Umfrage: Lieblingstiere der Klasse 4a“ - Eine Tabelle mit zwei Spalten: - Spalte 1 (Kopf): „Tier“ – Einträge: Hund, Katze, Pferd, Hamster, Vogel - Spalte 2 (Kopf): „Anzahl Kinder“ – Einträge: 8, 6, 5, 3, 2 - Kleine Tier-Icons neben jedem Tiernamen - Summenzeile unten: „Gesamt: 24 Kinder“ **Gestaltung:** - Saubere, übersichtliche Tabelle - Jede Zeile in leicht unterschiedlicher Pastellfarbe - Große, klare Schrift - Übersichtlicher, kinderfreundlicher Illustrationsstil für 4. Klasse - Vollansicht

Tipps zum Daten-Sammeln:

  • Schreib alle Kategorien auf (z.B. die verschiedenen Tiere)
  • Zähle genau, wie viele es von jeder Kategorie gibt
  • Ordne die Daten in einer Tabelle

Schritt 2: Das passende Diagramm wählen

Nicht jedes Diagramm passt zu jeder Frage. Überlege:

Säulendiagramm: Wenn du Werte vergleichen möchtest

  • „Welches Tier ist am beliebtesten?“
  • „Wer hat die meisten Punkte?“

Kreisdiagramm: Wenn du Anteile eines Ganzen zeigen möchtest

  • „Wie viel Prozent mögen Hunde?“
  • „Wie verteilt sich das Taschengeld?“

Liniendiagramm: Wenn du eine Entwicklung über Zeit zeigen möchtest

  • „Wie hat sich die Temperatur verändert?“
  • „Wie sind meine Noten über das Jahr?“

Für unser Lieblingstier-Beispiel passt ein Säulendiagramm perfekt!

Schritt 3: Die Achsen planen

Jetzt planst du dein Diagramm. Du brauchst:

Die x-Achse (waagerecht, unten)

Hier kommen die Kategorien hin – in unserem Beispiel die Tiernamen.

Die y-Achse (senkrecht, links)

Hier kommen die Werte hin – in unserem Beispiel die Anzahl der Kinder.

Die Skala wählen

Schau dir den höchsten Wert in deinen Daten an. Der höchste Wert ist 8 (Hund).

Faustregel: Wähle eine Skala, die etwas größer ist als dein höchster Wert.

  • Höchster Wert 8 → Skala bis 10
  • Höchster Wert 45 → Skala bis 50
  • Höchster Wert 120 → Skala bis 150

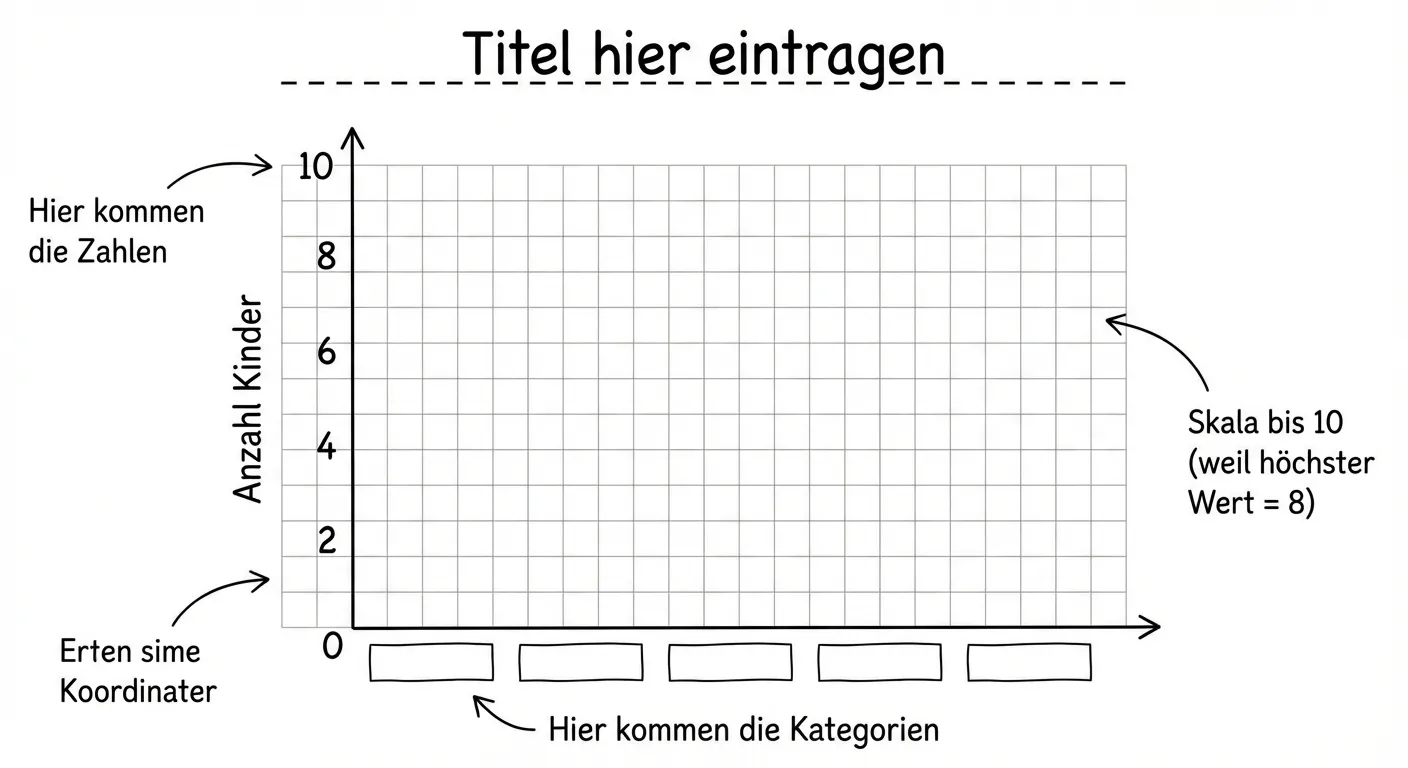

Erstelle ein leeres, vorbereitetes Koordinatensystem für ein Säulendiagramm. **Das Koordinatensystem:** - Überschrift (als Platzhalter mit gestrichelter Linie): „Titel hier eintragen“ - y-Achse links mit Zahlen 0, 2, 4, 6, 8, 10 und Beschriftung „Anzahl Kinder“ - x-Achse unten mit Platzhaltern (leere Kästchen) für 5 Kategorien - Ein leichtes Gitternetz im Hintergrund - Kleine Pfeile an den Achsenenden **Beschriftungen/Hinweise:** - Pfeil zur y-Achse: „Hier kommen die Zahlen“ - Pfeil zur x-Achse: „Hier kommen die Kategorien“ - Pfeil zur Skala: „Skala bis 10 (weil höchster Wert = 8)“ **Gestaltung:** - Saubere, gerade Linien - Deutliche Beschriftungen - Hilfskästchen für die Orientierung - Übersichtlicher, lehrreicher Illustrationsstil für 4. Klasse
Erstelle ein leeres, vorbereitetes Koordinatensystem für ein Säulendiagramm. **Das Koordinatensystem:** - Überschrift (als Platzhalter mit gestrichelter Linie): „Titel hier eintragen“ - y-Achse links mit Zahlen 0, 2, 4, 6, 8, 10 und Beschriftung „Anzahl Kinder“ - x-Achse unten mit Platzhaltern (leere Kästchen) für 5 Kategorien - Ein leichtes Gitternetz im Hintergrund - Kleine Pfeile an den Achsenenden **Beschriftungen/Hinweise:** - Pfeil zur y-Achse: „Hier kommen die Zahlen“ - Pfeil zur x-Achse: „Hier kommen die Kategorien“ - Pfeil zur Skala: „Skala bis 10 (weil höchster Wert = 8)“ **Gestaltung:** - Saubere, gerade Linien - Deutliche Beschriftungen - Hilfskästchen für die Orientierung - Übersichtlicher, lehrreicher Illustrationsstil für 4. Klasse - Vollansicht

Schritt 4: Das Diagramm zeichnen

Jetzt wird gezeichnet! Für jede Kategorie malst du eine Säule.

So geht's:

  1. Such die Kategorie auf der x-Achse (z.B. „Hund“)
  2. Schau in deiner Tabelle: Wie viele? (8 Kinder)
  3. Zeichne eine Säule, die bis zur 8 auf der y-Achse reicht
  4. Wiederhole für alle Kategorien

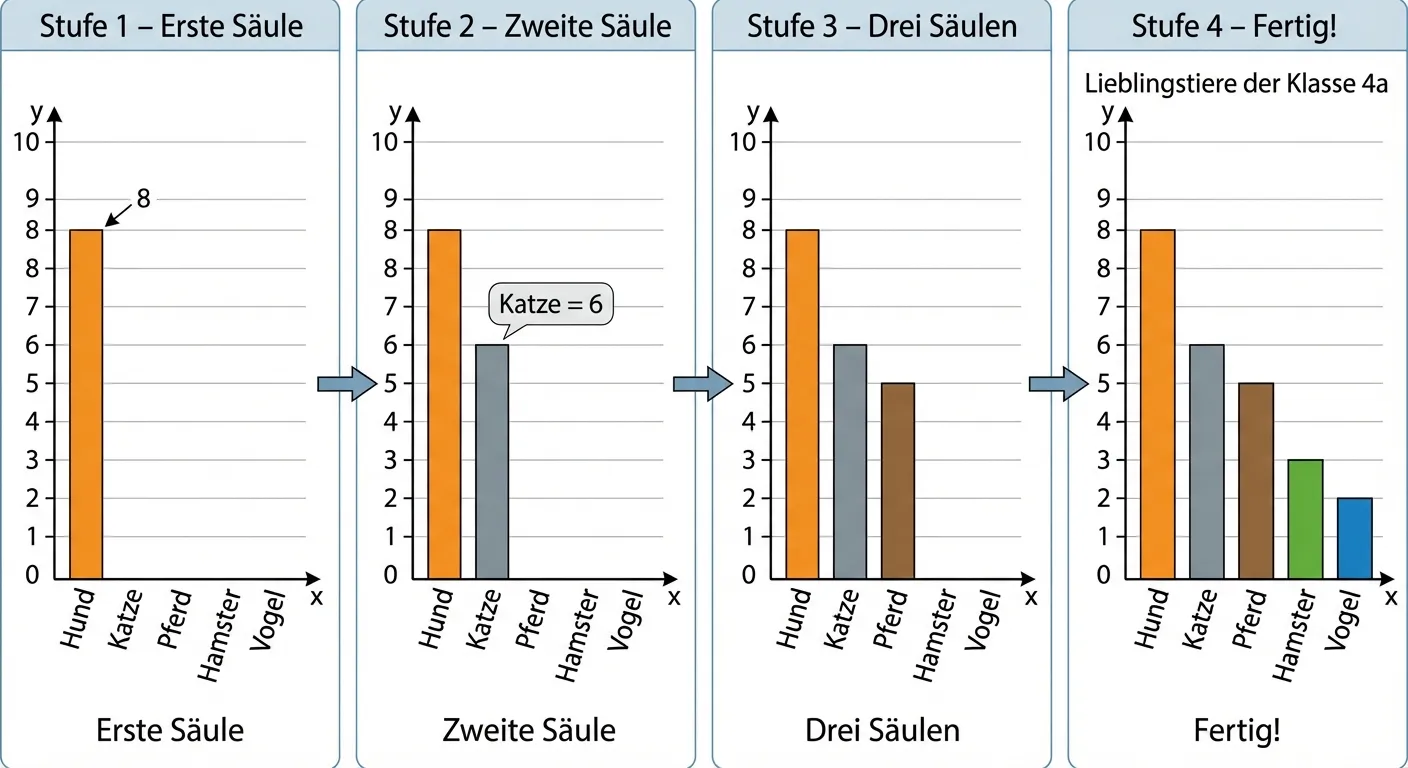

Erstelle eine Darstellung, die zeigt, wie ein Säulendiagramm Stück für Stück entsteht. **Die Darstellung in 4 Stufen (nebeneinander oder untereinander):** **Stufe 1 – „Erste Säule“:** - Koordinatensystem mit y-Achse 0-10, x-Achse mit „Hund, Katze, Pferd, Hamster, Vogel“ - Nur eine orange Säule bei „Hund“ mit Höhe 8 - Kleiner Pfeil zeigt auf die 8 auf der y-Achse **Stufe 2 – „Zweite Säule“:** - Gleiches Koordinatensystem - Orange Säule bei „Hund“ (8) + graue Säule bei „Katze“ (6) - Beschriftung: „Katze = 6“ **Stufe 3 – „Drei Säulen“:** - Orange (Hund, 8), grau (Katze, 6), braun (Pferd, 5) **Stufe 4 – „Fertig!“:** - Alle 5 Säulen: Hund (8), Katze (6), Pferd (5), Hamster (3), Vogel (2) - Titel: „Lieblingstiere der Klasse 4a“ - Jede Säule in einer anderen Farbe **Gestaltung:** - Nummerierte Stufen (1, 2, 3, 4) oder Pfeile zwischen den Schritten - Der Fortschritt ist klar erkennbar - Übersichtlicher, lehrreicher Illustrationsstil für 4. Klasse
Erstelle eine Darstellung, die zeigt, wie ein Säulendiagramm Stück für Stück entsteht. **Die Darstellung in 4 Stufen (nebeneinander oder untereinander):** **Stufe 1 – „Erste Säule“:** - Koordinatensystem mit y-Achse 0-10, x-Achse mit „Hund, Katze, Pferd, Hamster, Vogel“ - Nur eine orange Säule bei „Hund“ mit Höhe 8 - Kleiner Pfeil zeigt auf die 8 auf der y-Achse **Stufe 2 – „Zweite Säule“:** - Gleiches Koordinatensystem - Orange Säule bei „Hund“ (8) + graue Säule bei „Katze“ (6) - Beschriftung: „Katze = 6“ **Stufe 3 – „Drei Säulen“:** - Orange (Hund, 8), grau (Katze, 6), braun (Pferd, 5) **Stufe 4 – „Fertig!“:** - Alle 5 Säulen: Hund (8), Katze (6), Pferd (5), Hamster (3), Vogel (2) - Titel: „Lieblingstiere der Klasse 4a“ - Jede Säule in einer anderen Farbe **Gestaltung:** - Nummerierte Stufen (1, 2, 3, 4) oder Pfeile zwischen den Schritten - Der Fortschritt ist klar erkennbar - Übersichtlicher, lehrreicher Illustrationsstil für 4. Klasse - Vollansicht

Schritt 5: Beschriftung und Titel

Ein Diagramm ohne Beschriftung ist wie ein Buch ohne Titel – niemand weiß, worum es geht!

Vergiss nicht:

  • Titel über dem Diagramm
  • Beschriftung der y-Achse (Was zeigen die Zahlen?)
  • Beschriftung der x-Achse (Was sind die Kategorien?)
  • Bei Bedarf: Legende (Was bedeuten die Farben?)

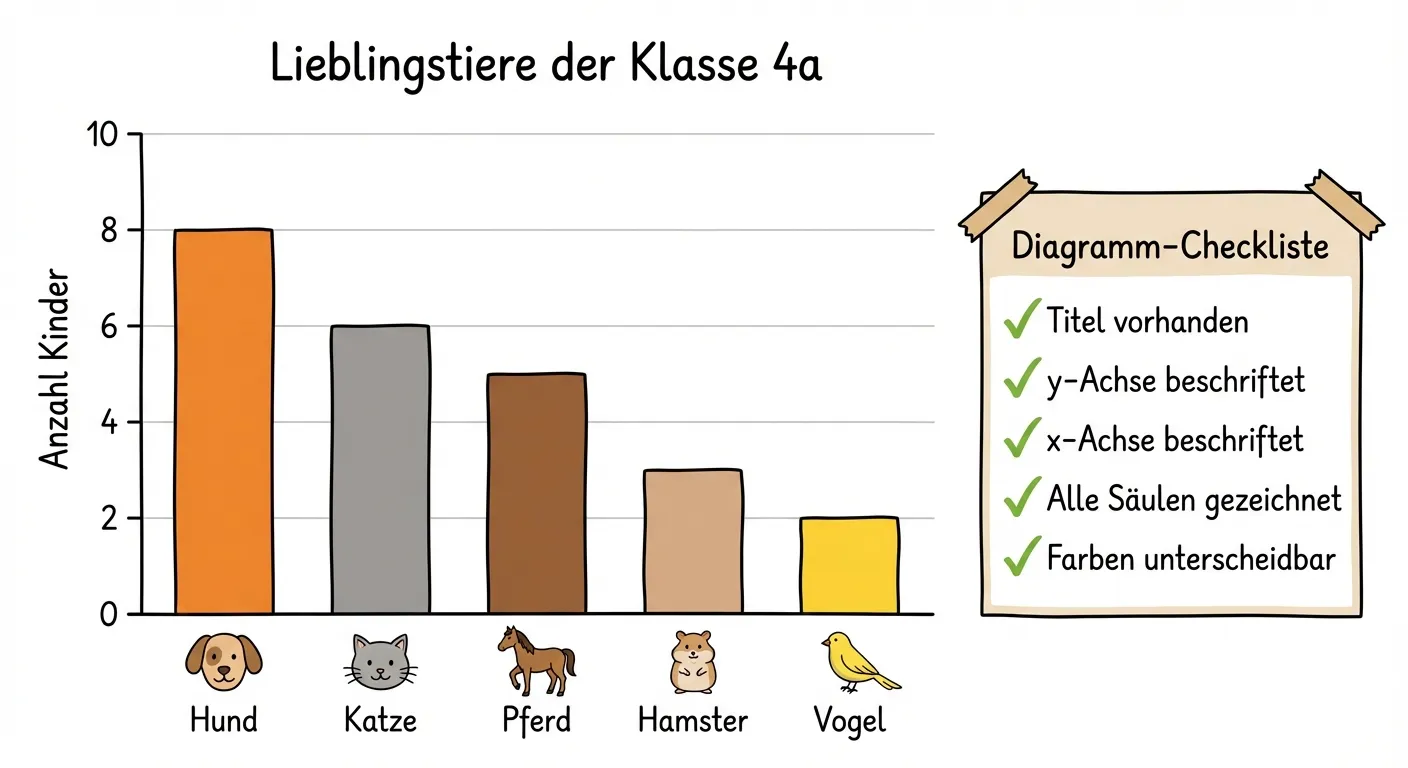

Erstelle ein perfekt beschriftetes, fertiges Säulendiagramm als Musterbeispiel. **Das fertige Diagramm:** - Titel oben: „Lieblingstiere der Klasse 4a“ - y-Achse: 0-10 in 2er-Schritten, Beschriftung „Anzahl Kinder“ - x-Achse: „Hund“, „Katze“, „Pferd“, „Hamster“, „Vogel“ - Fünf bunte Säulen: - Hund: 8 (orange) - Katze: 6 (grau) - Pferd: 5 (braun) - Hamster: 3 (hellbraun) - Vogel: 2 (gelb) - Kleine Tier-Icons unter den Beschriftungen (optional) **Checklisten-Box daneben:** - ✓ Titel vorhanden - ✓ y-Achse beschriftet - ✓ x-Achse beschriftet - ✓ Alle Säulen gezeichnet - ✓ Farben unterscheidbar **Gestaltung:** - Professionell aussehendes Diagramm - Klare Farben und Beschriftungen - Checkliste in einer Box mit Häkchen - Übersichtlicher, kinderfreundlicher Illustrationsstil für 4. Klasse
Erstelle ein perfekt beschriftetes, fertiges Säulendiagramm als Musterbeispiel. **Das fertige Diagramm:** - Titel oben: „Lieblingstiere der Klasse 4a“ - y-Achse: 0-10 in 2er-Schritten, Beschriftung „Anzahl Kinder“ - x-Achse: „Hund“, „Katze“, „Pferd“, „Hamster“, „Vogel“ - Fünf bunte Säulen: - Hund: 8 (orange) - Katze: 6 (grau) - Pferd: 5 (braun) - Hamster: 3 (hellbraun) - Vogel: 2 (gelb) - Kleine Tier-Icons unter den Beschriftungen (optional) **Checklisten-Box daneben:** - ✓ Titel vorhanden - ✓ y-Achse beschriftet - ✓ x-Achse beschriftet - ✓ Alle Säulen gezeichnet - ✓ Farben unterscheidbar **Gestaltung:** - Professionell aussehendes Diagramm - Klare Farben und Beschriftungen - Checkliste in einer Box mit Häkchen - Übersichtlicher, kinderfreundlicher Illustrationsstil für 4. Klasse - Vollansicht

Praxis-Beispiel: Ein Kreisdiagramm erstellen

Kreisdiagramme zeigen Anteile vom Ganzen. So erstellst du eins:

Schritt 1: Die Gesamtmenge berechnen

Zähle alle Werte zusammen. In unserem Beispiel: 8 + 6 + 5 + 3 + 2 = 24 Kinder

Schritt 2: Die Anteile berechnen (für Fortgeschrittene)

  • Hund: 8 von 24 = ein Drittel (groß)
  • Katze: 6 von 24 = ein Viertel (mittel)
  • Pferd: 5 von 24 (mittel)
  • Hamster: 3 von 24 (klein)
  • Vogel: 2 von 24 (sehr klein)

Schritt 3: Den Kreis aufteilen

Teile den Kreis so auf, dass die Stücke zu den Anteilen passen.

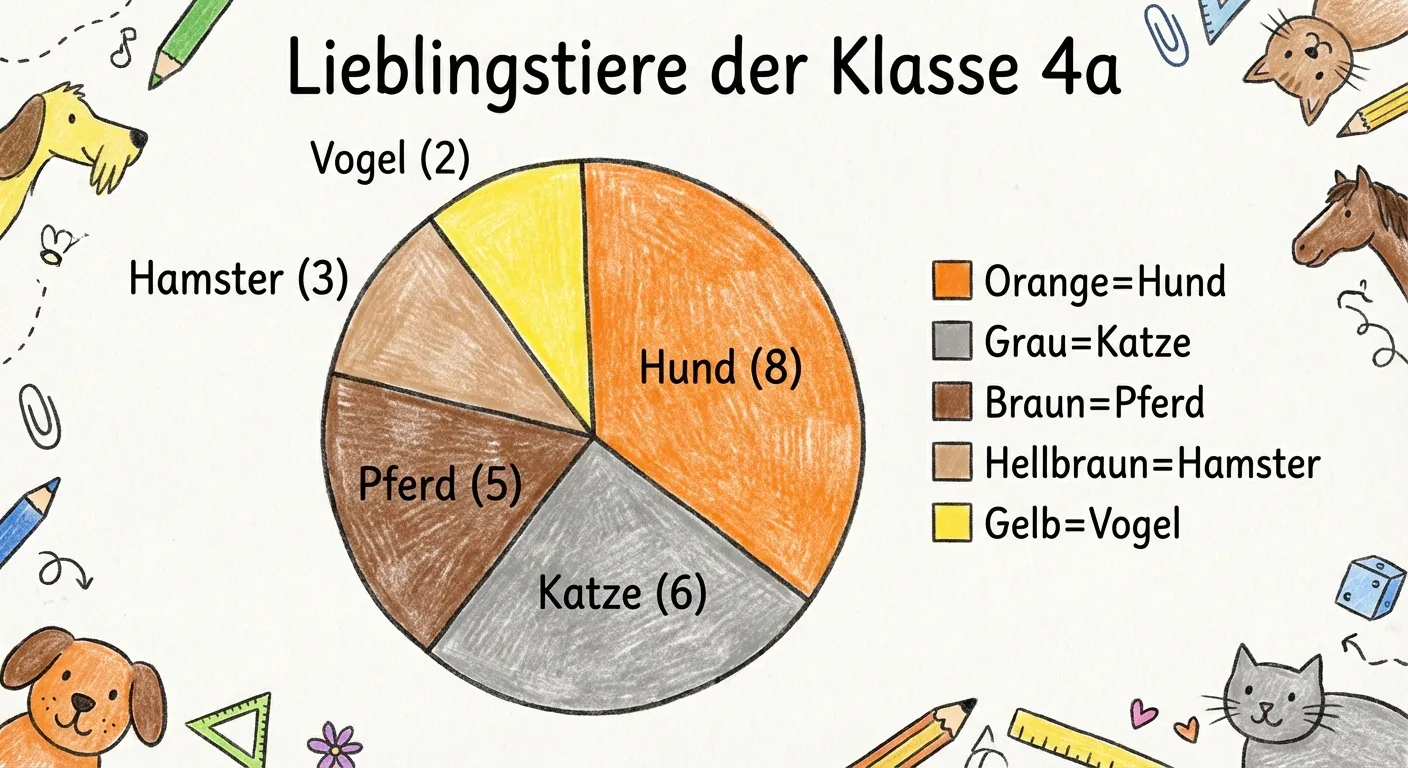

Erstelle ein Kreisdiagramm zu den Lieblingstieren der Klasse. **Das Kreisdiagramm:** - Titel: „Lieblingstiere der Klasse 4a“ - Ein Kreis, aufgeteilt in 5 Stücke (ungefähre Größen): - Hund: 8 von 24 = ca. 33% (größtes Stück, orange) - Katze: 6 von 24 = ca. 25% (zweitgrößtes, grau) - Pferd: 5 von 24 = ca. 21% (mittel, braun) - Hamster: 3 von 24 = ca. 13% (klein, hellbraun) - Vogel: 2 von 24 = ca. 8% (kleinstes Stück, gelb) **Beschriftungen:** - Jedes Stück ist mit dem Tiernamen und der Anzahl beschriftet - Beispiel: „Hund (8)“ direkt im oder neben dem Stück **Legende daneben:** - Farbige Kästchen mit Tiernamen: Orange=Hund, Grau=Katze, Braun=Pferd, Hellbraun=Hamster, Gelb=Vogel **Gestaltung:** - Klare Farbunterscheidung - Gut lesbare Beschriftungen - Übersichtlicher, kinderfreundlicher Illustrationsstil für 4. Klasse
Erstelle ein Kreisdiagramm zu den Lieblingstieren der Klasse. **Das Kreisdiagramm:** - Titel: „Lieblingstiere der Klasse 4a“ - Ein Kreis, aufgeteilt in 5 Stücke (ungefähre Größen): - Hund: 8 von 24 = ca. 33% (größtes Stück, orange) - Katze: 6 von 24 = ca. 25% (zweitgrößtes, grau) - Pferd: 5 von 24 = ca. 21% (mittel, braun) - Hamster: 3 von 24 = ca. 13% (klein, hellbraun) - Vogel: 2 von 24 = ca. 8% (kleinstes Stück, gelb) **Beschriftungen:** - Jedes Stück ist mit dem Tiernamen und der Anzahl beschriftet - Beispiel: „Hund (8)“ direkt im oder neben dem Stück **Legende daneben:** - Farbige Kästchen mit Tiernamen: Orange=Hund, Grau=Katze, Braun=Pferd, Hellbraun=Hamster, Gelb=Vogel **Gestaltung:** - Klare Farbunterscheidung - Gut lesbare Beschriftungen - Übersichtlicher, kinderfreundlicher Illustrationsstil für 4. Klasse - Vollansicht

Tipps für perfekte Diagramme

Tipp 1: Saubere Linien

Benutze ein Lineal für gerade Linien. Schief gezeichnete Säulen sehen nicht gut aus!

Tipp 2: Passende Farben

  • Nimm verschiedene Farben für verschiedene Säulen
  • Die Farben sollten sich gut unterscheiden lassen
  • Nutze keine zu ähnlichen Farben (z.B. nicht hellblau und dunkelblau nebeneinander)

Tipp 3: Genug Abstand

Lass zwischen den Säulen etwas Platz. So sieht man die einzelnen Werte besser.

Tipp 4: Beschriftung nicht vergessen!

Ein Diagramm ohne Beschriftung ist wertlos! Immer Titel und Achsenbeschriftungen ergänzen.

Übung: Erstelle dein eigenes Diagramm!

Hier sind Daten von einer Klassenumfrage. Erstelle daraus ein Säulendiagramm!

Umfrage: Lieblingsjahreszeit

  • Frühling: 6 Kinder
  • Sommer: 9 Kinder
  • Herbst: 4 Kinder
  • Winter: 5 Kinder

Fragen zur Planung:

  1. Wie viele Kategorien hast du für die x-Achse?

    💡 Lösung anzeigen

    4 Kategorien ✓

    Frühling, Sommer, Herbst und Winter

  2. Was ist der höchste Wert? Bis wohin sollte deine y-Achse gehen?

    💡 Lösung anzeigen

    Höchster Wert: 9 (Sommer)

    y-Achse sollte bis 10 gehen ✓

    Der höchste Wert ist 9, also wählst du eine Skala bis 10.

  3. Welche Jahreszeit bekommt die höchste Säule?

    💡 Lösung anzeigen

    Sommer ✓

    Mit 9 Kindern ist der Sommer die beliebteste Jahreszeit.

  4. Welche Jahreszeit bekommt die niedrigste Säule?

    💡 Lösung anzeigen

    Herbst ✓

    Mit nur 4 Kindern ist der Herbst am wenigsten beliebt.

Zusammenfassung: Die 5 Schritte zum eigenen Diagramm

Schritt 1: Daten sammeln und ordnen (Tabelle erstellen)

Schritt 2: Das passende Diagramm wählen (Säulen, Kreis oder Linie?)

Schritt 3: Die Achsen planen (Kategorien, Werte, Skala)

Schritt 4: Das Diagramm zeichnen (Säulen/Stücke/Linie einzeichnen)

Schritt 5: Beschriftung und Titel ergänzen (Nie vergessen!)

Mit diesen Schritten kannst du aus jeder Datensammlung ein übersichtliches Diagramm erstellen!
