Figuren spiegeln – Achsenspiegelung Schritt für Schritt

Figuren spiegeln – Achsenspiegelung Schritt für Schritt

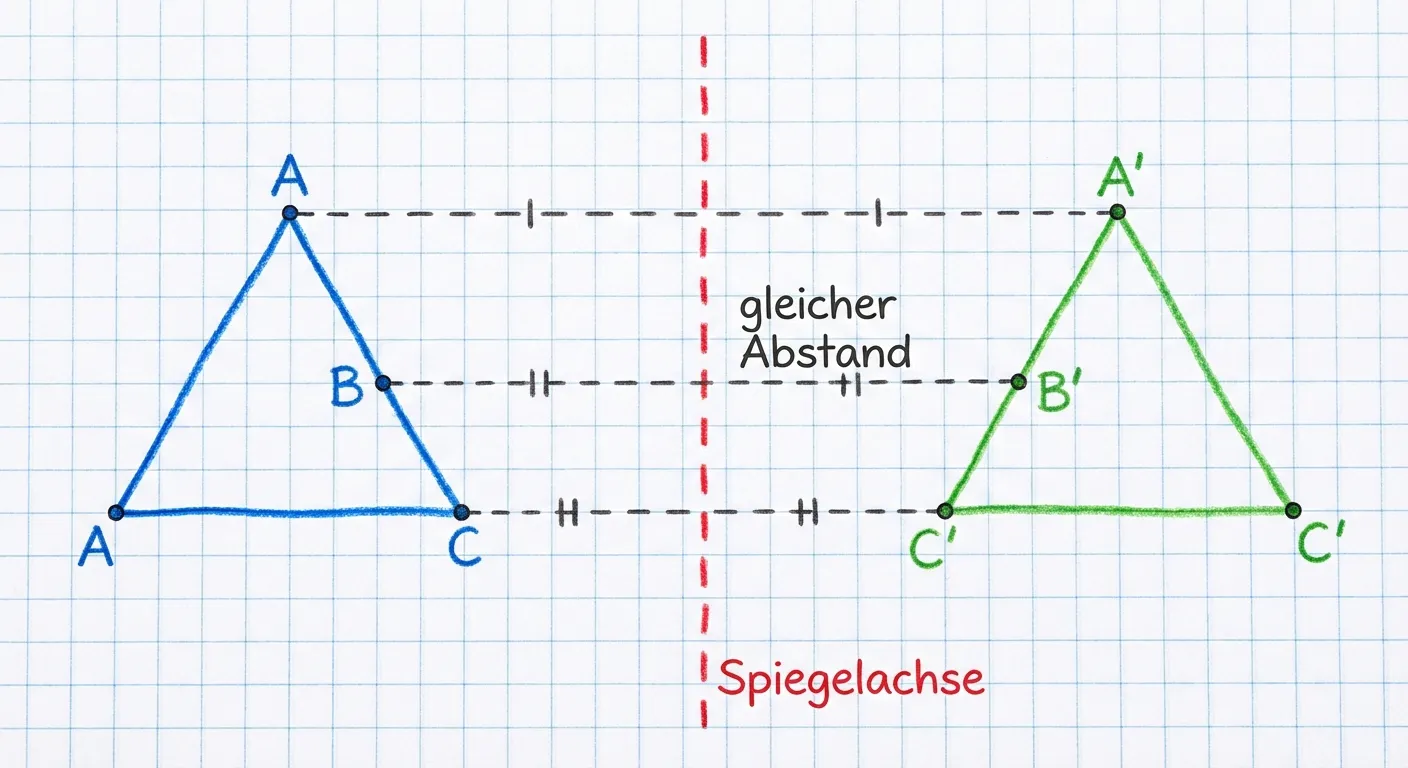

Was ist eine Achsenspiegelung?

Bei der Achsenspiegelung wird eine Figur an einer Linie gespiegelt – der Spiegelachse. Das Ergebnis ist ein Spiegelbild, das genau spiegelverkehrt aussieht.

Erstelle ein Diagramm, das das Grundprinzip der Achsenspiegelung zeigt. **Aufbau:** - In der Mitte eine senkrechte rote gestrichelte Linie, beschriftet mit „Spiegelachse“ - Links der Achse: Ein blaues Dreieck mit markierten Eckpunkten A, B, C - Rechts der Achse: Das gespiegelte Dreieck in Grün mit Eckpunkten A', B', C' - Horizontale gestrichelte Linien verbinden jeden Punkt mit seinem Spiegelpunkt - Kleine Abstands-Markierungen zeigen, dass A und A' gleich weit von der Achse entfernt sind - Beschriftung: „gleicher Abstand“ bei den Verbindungslinien **Gestaltung:** - Klarer Diagrammstil auf Karopapier-Hintergrund - Original in Blau, Spiegelbild in Grün - Deutlich markierte Punkte mit Beschriftung - Kinderfreundlich für 4. Klasse
Erstelle ein Diagramm, das das Grundprinzip der Achsenspiegelung zeigt. **Aufbau:** - In der Mitte eine senkrechte rote gestrichelte Linie, beschriftet mit „Spiegelachse“ - Links der Achse: Ein blaues Dreieck mit markierten Eckpunkten A, B, C - Rechts der Achse: Das gespiegelte Dreieck in Grün mit Eckpunkten A', B', C' - Horizontale gestrichelte Linien verbinden jeden Punkt mit seinem Spiegelpunkt - Kleine Abstands-Markierungen zeigen, dass A und A' gleich weit von der Achse entfernt sind - Beschriftung: „gleicher Abstand“ bei den Verbindungslinien **Gestaltung:** - Klarer Diagrammstil auf Karopapier-Hintergrund - Original in Blau, Spiegelbild in Grün - Deutlich markierte Punkte mit Beschriftung - Kinderfreundlich für 4. Klasse - Vollansicht

Die wichtigste Regel:
Jeder Punkt und sein Spiegelpunkt haben den gleichen Abstand zur Spiegelachse – aber auf verschiedenen Seiten!

Punkte richtig benennen

Damit du beim Spiegeln nicht durcheinander kommst, bekommen die gespiegelten Punkte einen Strich ('):

Original Spiegelbild
Punkt A Punkt A' (sprich: „A Strich“)
Punkt B Punkt B' (sprich: „B Strich“)
Punkt C Punkt C' (sprich: „C Strich“)

So weißt du immer, welche Punkte zusammengehören!

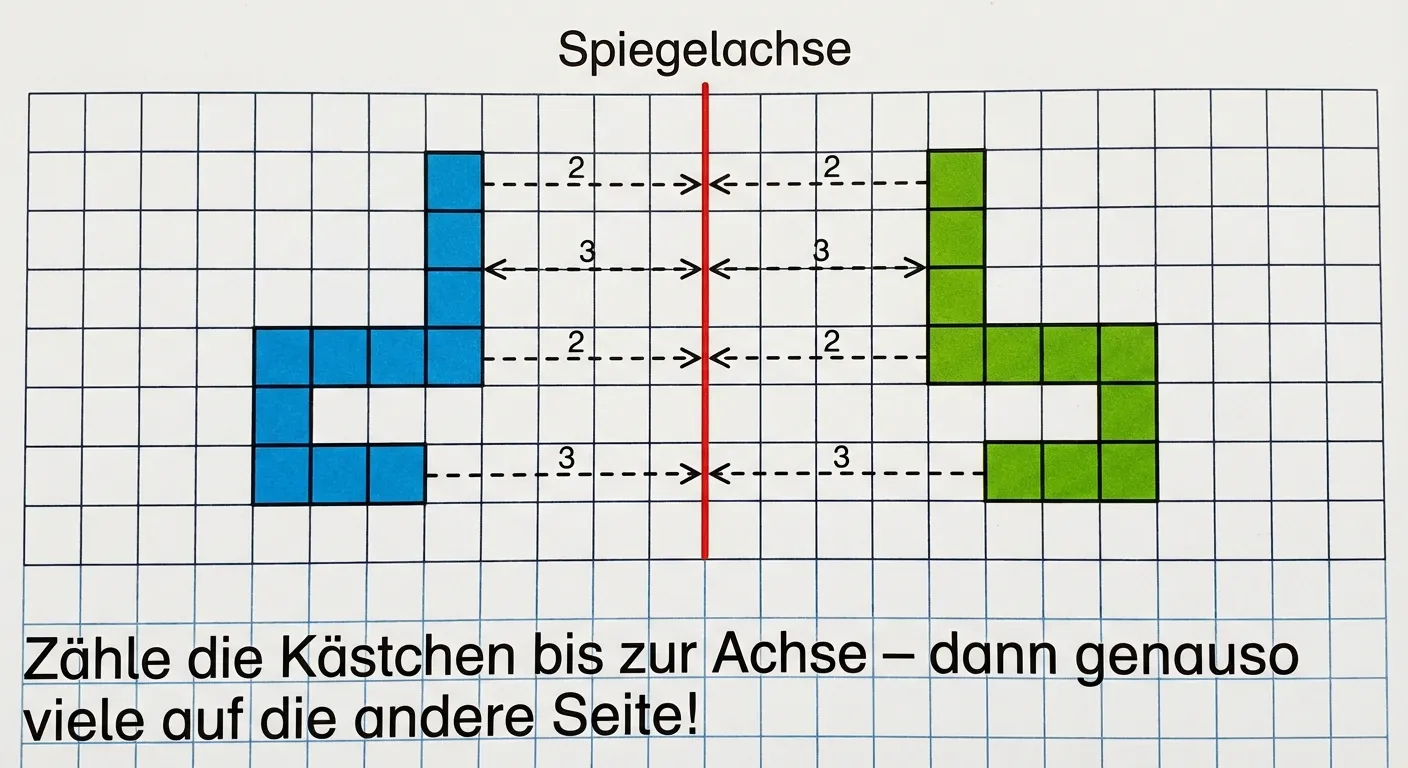

Spiegeln auf Karopapier

Auf Karopapier ist das Spiegeln besonders einfach, weil du die Kästchen zählen kannst!

Erstelle ein Bild, das zeigt, wie man auf Karopapier spiegelt. **Aufbau:** - Ein Karopapier-Raster (ca. 10x8 Kästchen) - In der Mitte eine senkrechte rote Linie als Spiegelachse - Links: Ein L-förmiges Muster aus 4-5 ausgefüllten Kästchen (blau) - Gestrichelte Pfeile zeigen von jedem blauen Kästchen zur Spiegelachse - Die Abstände in Kästchen sind mit kleinen Zahlen beschriftet (z.B. „2“, „3“) - Rechts: Das gespiegelte L-Muster (grün) an den entsprechenden Positionen - Unten steht: „Zähle die Kästchen bis zur Achse – dann genauso viele auf die andere Seite!“ **Gestaltung:** - Deutliches Karopapier-Raster - Original in Blau, Spiegelbild in Grün - Klare Beschriftung der Abstände - Übersichtlich und kinderfreundlich für 4. Klasse
Erstelle ein Bild, das zeigt, wie man auf Karopapier spiegelt. **Aufbau:** - Ein Karopapier-Raster (ca. 10x8 Kästchen) - In der Mitte eine senkrechte rote Linie als Spiegelachse - Links: Ein L-förmiges Muster aus 4-5 ausgefüllten Kästchen (blau) - Gestrichelte Pfeile zeigen von jedem blauen Kästchen zur Spiegelachse - Die Abstände in Kästchen sind mit kleinen Zahlen beschriftet (z.B. „2“, „3“) - Rechts: Das gespiegelte L-Muster (grün) an den entsprechenden Positionen - Unten steht: „Zähle die Kästchen bis zur Achse – dann genauso viele auf die andere Seite!“ **Gestaltung:** - Deutliches Karopapier-Raster - Original in Blau, Spiegelbild in Grün - Klare Beschriftung der Abstände - Übersichtlich und kinderfreundlich für 4. Klasse - Vollansicht

So geht's Schritt für Schritt:

1. Kästchen zählen

  • Zähle, wie viele Kästchen der Punkt von der Spiegelachse entfernt ist

2. Spiegelpunkt setzen

  • Gehe auf der anderen Seite genauso viele Kästchen von der Achse weg
  • Setze dort den Spiegelpunkt

3. Alle Punkte spiegeln

  • Wiederhole das für jeden wichtigen Punkt (vor allem Eckpunkte!)

4. Punkte verbinden

  • Verbinde die Spiegelpunkte in der richtigen Reihenfolge

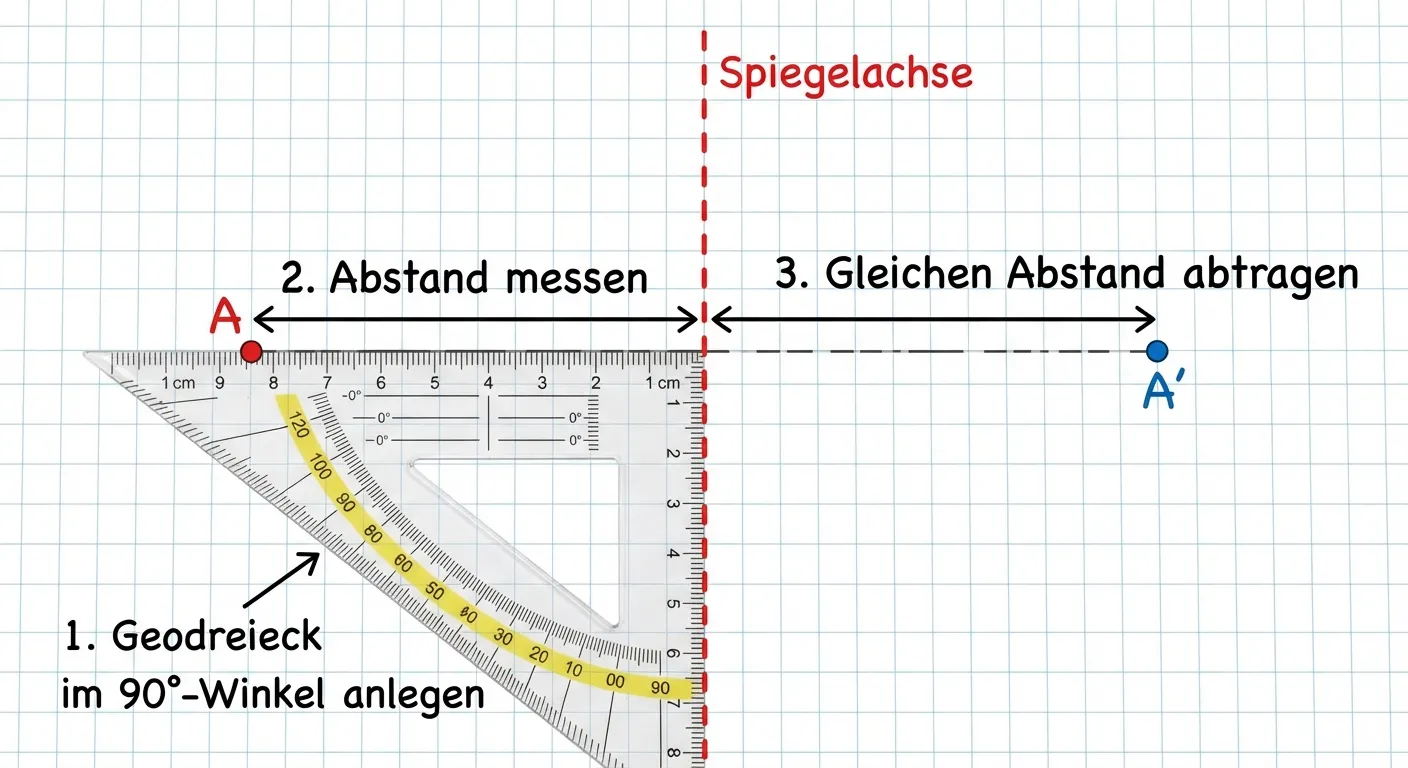

Spiegeln mit dem Geodreieck

Bei schrägen Linien oder ohne Raster brauchst du ein Geodreieck.

Erstelle ein Bild, das zeigt, wie man mit dem Geodreieck spiegelt. **Aufbau:** - Eine senkrechte Spiegelachse (gestrichelte rote Linie) - Links ein Punkt A markiert - Ein Geodreieck, das im rechten Winkel an der Achse angelegt ist - Die lange Seite des Geodreiecks geht durch Punkt A - Beschriftung der Schritte: 1. „Geodreieck im 90°-Winkel anlegen“ 2. „Abstand messen“ (mit Pfeil zum Punkt) 3. „Gleichen Abstand abtragen“ (Pfeil zur anderen Seite) - Punkt A' auf der anderen Seite markiert **Gestaltung:** - Realistisches Geodreieck mit sichtbarer Skala - Klare Nummerierung der Schritte - Übersichtliches Diagramm - Kinderfreundlich für 4. Klasse
Erstelle ein Bild, das zeigt, wie man mit dem Geodreieck spiegelt. **Aufbau:** - Eine senkrechte Spiegelachse (gestrichelte rote Linie) - Links ein Punkt A markiert - Ein Geodreieck, das im rechten Winkel an der Achse angelegt ist - Die lange Seite des Geodreiecks geht durch Punkt A - Beschriftung der Schritte: 1. „Geodreieck im 90°-Winkel anlegen“ 2. „Abstand messen“ (mit Pfeil zum Punkt) 3. „Gleichen Abstand abtragen“ (Pfeil zur anderen Seite) - Punkt A' auf der anderen Seite markiert **Gestaltung:** - Realistisches Geodreieck mit sichtbarer Skala - Klare Nummerierung der Schritte - Übersichtliches Diagramm - Kinderfreundlich für 4. Klasse - Vollansicht

Die 5 Schritte mit dem Geodreieck:

  1. Geodreieck anlegen – Im rechten Winkel (90°) an die Spiegelachse
  2. Verschieben – Bis die lange Kante genau durch deinen Punkt geht
  3. Abstand messen – Lies ab, wie weit der Punkt von der Achse entfernt ist
  4. Abstand abtragen – Miss den gleichen Abstand auf der anderen Seite
  5. Punkt einzeichnen – Setze den Spiegelpunkt an dieser Stelle

Wichtig: Das Geodreieck beim Messen nicht bewegen!

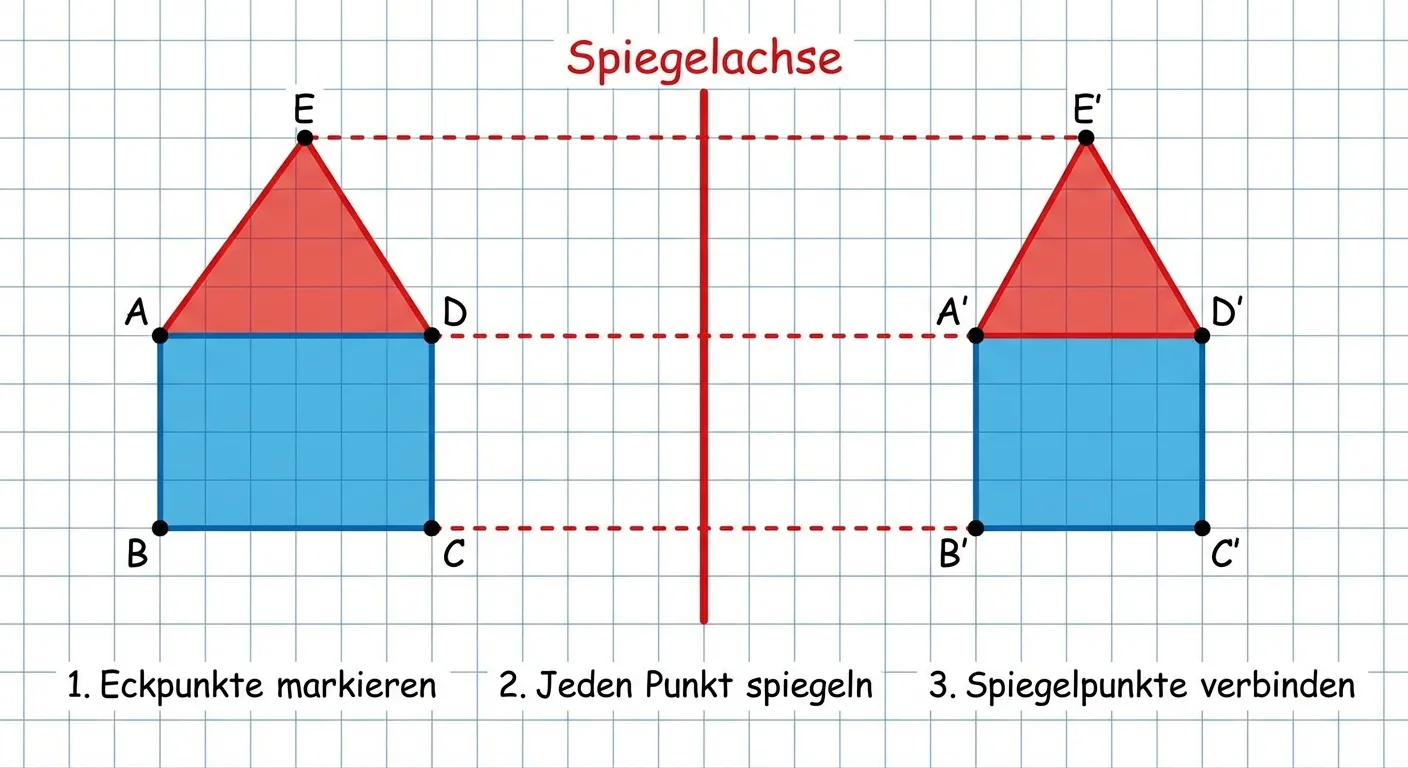

Ganze Figuren spiegeln

Um eine ganze Figur zu spiegeln, musst du nicht jeden Punkt einzeln spiegeln – nur die wichtigen Punkte!

Erstelle ein Bild, das zeigt, wie eine komplette Figur gespiegelt wird. **Aufbau:** - Ein einfaches Haus aus geometrischen Formen (Quadrat + Dreieckdach) links der Spiegelachse - Die Eckpunkte sind mit A, B, C, D, E markiert - Senkrechte rote Spiegelachse in der Mitte - Rechts das gespiegelte Haus mit Punkten A', B', C', D', E' - Gestrichelte Linien verbinden jeden Punkt mit seinem Spiegelpunkt - Die Schritte sind beschriftet: 1. „Eckpunkte markieren“ 2. „Jeden Punkt spiegeln“ 3. „Spiegelpunkte verbinden“ **Gestaltung:** - Buntes, einfaches Haus - Karopapier-Hintergrund für leichteres Verstehen - Deutliche Punkt-Beschriftungen - Kinderfreundlich für 4. Klasse
Erstelle ein Bild, das zeigt, wie eine komplette Figur gespiegelt wird. **Aufbau:** - Ein einfaches Haus aus geometrischen Formen (Quadrat + Dreieckdach) links der Spiegelachse - Die Eckpunkte sind mit A, B, C, D, E markiert - Senkrechte rote Spiegelachse in der Mitte - Rechts das gespiegelte Haus mit Punkten A', B', C', D', E' - Gestrichelte Linien verbinden jeden Punkt mit seinem Spiegelpunkt - Die Schritte sind beschriftet: 1. „Eckpunkte markieren“ 2. „Jeden Punkt spiegeln“ 3. „Spiegelpunkte verbinden“ **Gestaltung:** - Buntes, einfaches Haus - Karopapier-Hintergrund für leichteres Verstehen - Deutliche Punkt-Beschriftungen - Kinderfreundlich für 4. Klasse - Vollansicht

Welche Punkte sind „wichtig“?

  • Eckpunkte – Die Ecken der Figur
  • Punkte auf Rasterlinien – Bei Karopapier: Punkte, die genau auf einer Linie liegen
  • Besondere Punkte – Spitzen, Kurven-Enden, Schnittpunkte

Tipp: Je mehr Punkte du spiegelst, desto genauer wird dein Ergebnis!

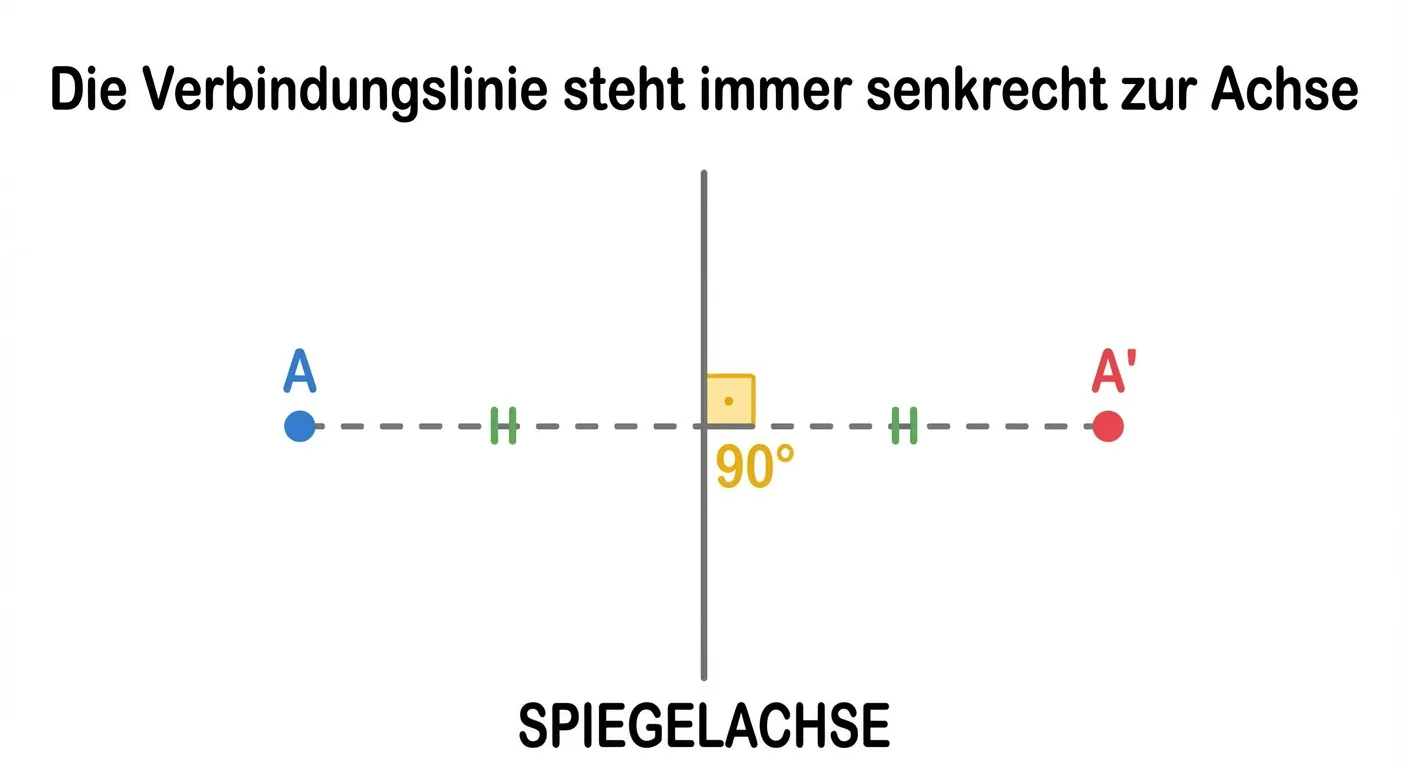

Der rechte Winkel ist entscheidend

Die Verbindungslinie zwischen einem Punkt und seinem Spiegelpunkt steht immer im rechten Winkel (90°) zur Spiegelachse.

Erstelle ein Diagramm, das den rechten Winkel bei der Spiegelung zeigt. **Aufbau:** - Eine senkrechte Spiegelachse in der Mitte - Ein Punkt A links und sein Spiegelpunkt A' rechts - Eine horizontale gestrichelte Linie verbindet A und A' - Am Schnittpunkt mit der Spiegelachse ist ein kleines Quadrat-Symbol für den rechten Winkel (90°) - Beschriftung: „90°“ am Winkel-Symbol - Abstände auf beiden Seiten sind gleich markiert - Überschrift: „Die Verbindungslinie steht immer senkrecht zur Achse“ **Gestaltung:** - Klarer geometrischer Diagrammstil - Der rechte Winkel ist deutlich markiert - Übersichtlich und präzise - Kinderfreundlich für 4. Klasse
Erstelle ein Diagramm, das den rechten Winkel bei der Spiegelung zeigt. **Aufbau:** - Eine senkrechte Spiegelachse in der Mitte - Ein Punkt A links und sein Spiegelpunkt A' rechts - Eine horizontale gestrichelte Linie verbindet A und A' - Am Schnittpunkt mit der Spiegelachse ist ein kleines Quadrat-Symbol für den rechten Winkel (90°) - Beschriftung: „90°“ am Winkel-Symbol - Abstände auf beiden Seiten sind gleich markiert - Überschrift: „Die Verbindungslinie steht immer senkrecht zur Achse“ **Gestaltung:** - Klarer geometrischer Diagrammstil - Der rechte Winkel ist deutlich markiert - Übersichtlich und präzise - Kinderfreundlich für 4. Klasse - Vollansicht

Warum ist das wichtig?
Wenn die Verbindungslinie nicht im rechten Winkel zur Achse steht, ist die Spiegelung falsch!

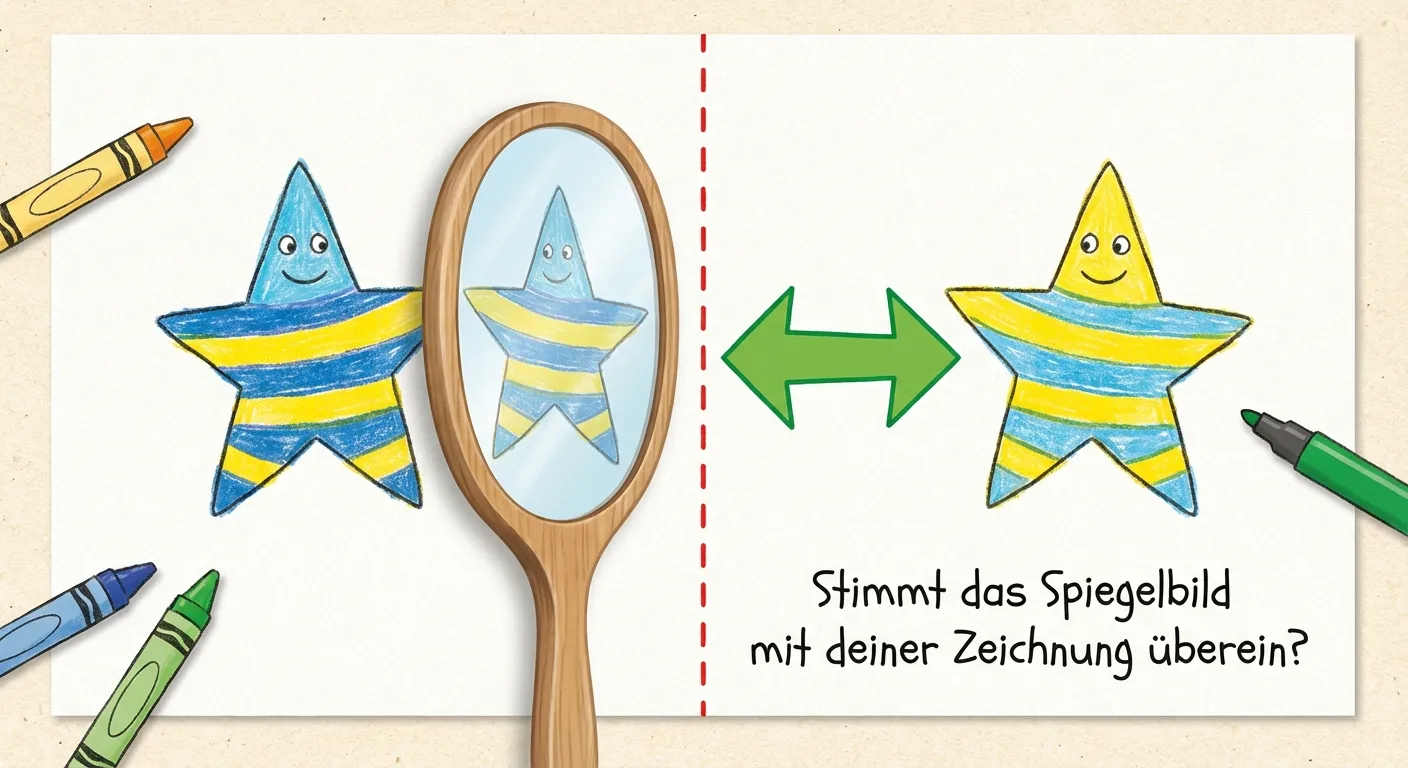

Mit dem Spiegel kontrollieren

Du hast gespiegelt – aber ist es richtig? Prüfe es mit einem echten Spiegel!

Erstelle ein Bild, das zeigt, wie man seine Spiegelung mit einem Spiegel kontrolliert. **Aufbau:** - Eine gezeichnete Figur (z.B. Stern) links einer Spiegelachse - Die gespiegelte Figur rechts der Achse - Ein Handspiegel, der genau auf der Spiegelachse steht - Im Spiegel sieht man das Spiegelbild der linken Figur - Ein Vergleichspfeil zwischen dem Spiegelbild und der gezeichneten rechten Figur - Beschriftung: „Stimmt das Spiegelbild mit deiner Zeichnung überein?“ **Gestaltung:** - Realistischer Spiegel mit Rahmen - Bunte, einfache Figuren - Deutlicher Vergleich zwischen Spiegelbild und Zeichnung - Kinderfreundlich für 4. Klasse
Erstelle ein Bild, das zeigt, wie man seine Spiegelung mit einem Spiegel kontrolliert. **Aufbau:** - Eine gezeichnete Figur (z.B. Stern) links einer Spiegelachse - Die gespiegelte Figur rechts der Achse - Ein Handspiegel, der genau auf der Spiegelachse steht - Im Spiegel sieht man das Spiegelbild der linken Figur - Ein Vergleichspfeil zwischen dem Spiegelbild und der gezeichneten rechten Figur - Beschriftung: „Stimmt das Spiegelbild mit deiner Zeichnung überein?“ **Gestaltung:** - Realistischer Spiegel mit Rahmen - Bunte, einfache Figuren - Deutlicher Vergleich zwischen Spiegelbild und Zeichnung - Kinderfreundlich für 4. Klasse - Vollansicht

So prüfst du:

  1. Stelle den Spiegel genau auf die Spiegelachse
  2. Schaue ins Spiegelbild
  3. Vergleiche: Sieht das Spiegelbild genau so aus wie deine Zeichnung?
    • Ja → Super, richtig gespiegelt!
    • Nein → Überprüfe deine Abstände und Punkte

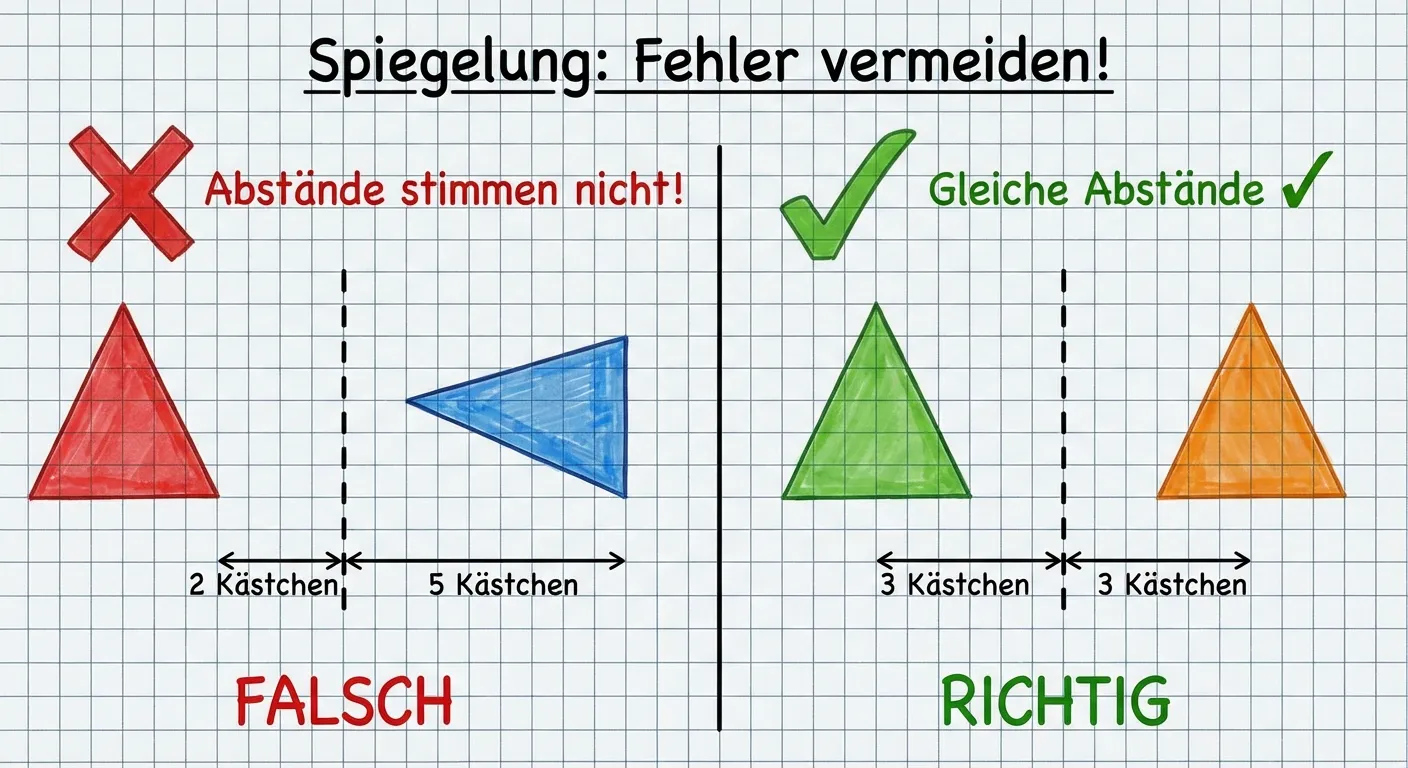

Häufige Fehler vermeiden

Erstelle ein Bild, das typische Fehler bei der Spiegelung zeigt. **Aufbau:** - Zwei Beispiele nebeneinander: - **Links (FALSCH):** - Ein Dreieck und sein „Spiegelbild“ mit unterschiedlichen Abständen zur Achse - Rotes X-Symbol - Beschriftung: „Abstände stimmen nicht!“ - **Rechts (RICHTIG):** - Ein Dreieck und sein korrektes Spiegelbild mit gleichen Abständen - Grünes Häkchen - Beschriftung: „Gleiche Abstände ✓“ - Die Abstände sind mit Zahlen markiert **Gestaltung:** - Klarer Vergleich zwischen falsch und richtig - Deutliche Farben: Rot für Fehler, Grün für korrekt - Karopapier-Hintergrund - Kinderfreundlich für 4. Klasse
Erstelle ein Bild, das typische Fehler bei der Spiegelung zeigt. **Aufbau:** - Zwei Beispiele nebeneinander: - **Links (FALSCH):** - Ein Dreieck und sein „Spiegelbild“ mit unterschiedlichen Abständen zur Achse - Rotes X-Symbol - Beschriftung: „Abstände stimmen nicht!“ - **Rechts (RICHTIG):** - Ein Dreieck und sein korrektes Spiegelbild mit gleichen Abständen - Grünes Häkchen - Beschriftung: „Gleiche Abstände ✓“ - Die Abstände sind mit Zahlen markiert **Gestaltung:** - Klarer Vergleich zwischen falsch und richtig - Deutliche Farben: Rot für Fehler, Grün für korrekt - Karopapier-Hintergrund - Kinderfreundlich für 4. Klasse - Vollansicht

Diese Fehler solltest du vermeiden:

Fehler So machst du es richtig
Abstände nicht gleich Immer beide Seiten genau abmessen!
Nicht im rechten Winkel Geodreieck im 90°-Winkel anlegen
Punkte falsch verbunden A mit A', B mit B' usw. verbinden
Figur verdreht statt gespiegelt Spiegeln ≠ Drehen!

Zusammenfassung

  • Bei der Achsenspiegelung wird jeder Punkt an der Spiegelachse gespiegelt
  • Punkt und Spiegelpunkt haben den gleichen Abstand zur Achse
  • Die Verbindungslinie steht im rechten Winkel zur Achse
  • Auf Karopapier: Kästchen zählen ist am einfachsten
  • Mit Geodreieck: Im 90°-Winkel anlegen und Abstand messen
  • Gespiegelte Punkte bekommen einen Strich: A → A'
  • Mit einem echten Spiegel kannst du dein Ergebnis kontrollieren

Übung: Spiegeln üben!

  1. Wie nennst du den gespiegelten Punkt von B?

    💡 Lösung anzeigen

    Der gespiegelte Punkt heißt B' (sprich: „B Strich“).

  2. Ein Punkt ist 4 Kästchen von der Spiegelachse entfernt. Wie weit ist sein Spiegelpunkt von der Achse entfernt?

    💡 Lösung anzeigen

    Der Spiegelpunkt ist auch 4 Kästchen von der Achse entfernt – aber auf der anderen Seite!

    Original und Spiegelpunkt haben immer den gleichen Abstand zur Achse.

  3. In welchem Winkel steht die Verbindungslinie zwischen Punkt und Spiegelpunkt zur Spiegelachse?

    💡 Lösung anzeigen

    Die Verbindungslinie steht immer im rechten Winkel (90°) zur Spiegelachse.
